半导体制造中的“隐形动脉”——高值耗材管理的挑战与机遇

在半导体晶圆制造、封装测试等核心环节中，光刻胶、掩膜版（Photomask）、研磨液（Slurry）、高精度探针卡（Probe Card）等高值耗材扮演着“工业血液”的角色。这类耗材通常具备三大特征：单件价值高（部分高端掩膜版单价超百万元）、性能敏感度高（杂质含量0.1ppm级别的波动可能导致芯片良率下降5%以上）、使用场景严格（需在Class 1级洁净室环境下操作，温湿度偏差需控制在±0.5℃/±2%RH以内）。据SEMI（国际半导体产业协会）统计，一座月产5万片12英寸晶圆的工厂，年消耗高值耗材成本占比达总运营成本的18%-22%，而传统管理模式下，因库存积压、过期损耗、取用错误导致的额外成本约占耗材总支出的7%-10%。

在此背景下，智能物料柜作为连接“人-机-料”的关键节点，通过物联网（IoT）、人工智能（AI）、数字孪生（Digital Twin）等技术的深度融合，正在重构半导体企业的高值耗材管理体系。本文将从需求痛点、技术架构、应用场景、实施路径及未来趋势五个维度，系统解析智能物料柜在半导体精密加工制造中的核心价值。

一、传统高值耗材管理的四大痛点：从“经验驱动”到“数据断层”

在引入智能物料柜前，半导体企业的高值耗材管理普遍依赖“人工记录+静态仓储”模式，其局限性主要体现在以下方面：

1. 库存可视性缺失：“账实不符”的隐性成本黑洞

传统管理中，耗材领用需经过“车间申请-仓库审批-人工扫码-现场核对”四步流程，耗时长达30-60分钟。更关键的是，由于缺乏实时追踪手段，常出现“系统显示有货但实际已用完”“批次混放导致效期过期”等问题。某国内晶圆厂曾因未及时发现某批次光刻胶剩余量不足，导致光刻机停机4小时，直接损失超200万元。

2. 环境控制粗放：“微污染”威胁产品良率

高值耗材对存储环境的要求极为苛刻。例如，先进制程用的ArF光刻胶需在-20℃±1℃环境中保存，且开瓶后需在12小时内使用完毕；而用于封装的环氧塑封料（EMC）则需控制湿度＜1%RH，否则可能产生“爆米花效应”导致芯片分层。传统仓库依赖人工巡检温湿度，响应延迟可达2-4小时，无法满足“秒级预警”需求。

3. 权限管理松散：“误操作”引发的质量风险

高值耗材的使用权限本应与岗位强绑定（如只有工艺工程师可领取特定型号的研磨垫），但传统模式下，钥匙管理易被复制，登记台账存在代签漏洞。某FAB（晶圆制造厂）曾发生实习生误领高规格探针卡用于低阶产品测试，导致500片晶圆报废的事故。

4. 数据分析滞后：“决策盲区”制约效率提升

传统管理仅记录“何时领了多少”，缺乏对“为何领这么多”“是否合理”的深度分析。例如，某条产线每月消耗的清洗液比设计值高出15%，但无法定位是设备泄漏还是操作浪费，最终只能通过“一刀切”降库存，反而增加了断供风险。

这些痛点表明，传统管理模式已难以匹配半导体“纳米级精度”的生产要求，亟需通过智能化工具实现“精准管控+动态优化”。

二、智能物料柜的技术架构：从“单一存储”到“全链路智能中枢”

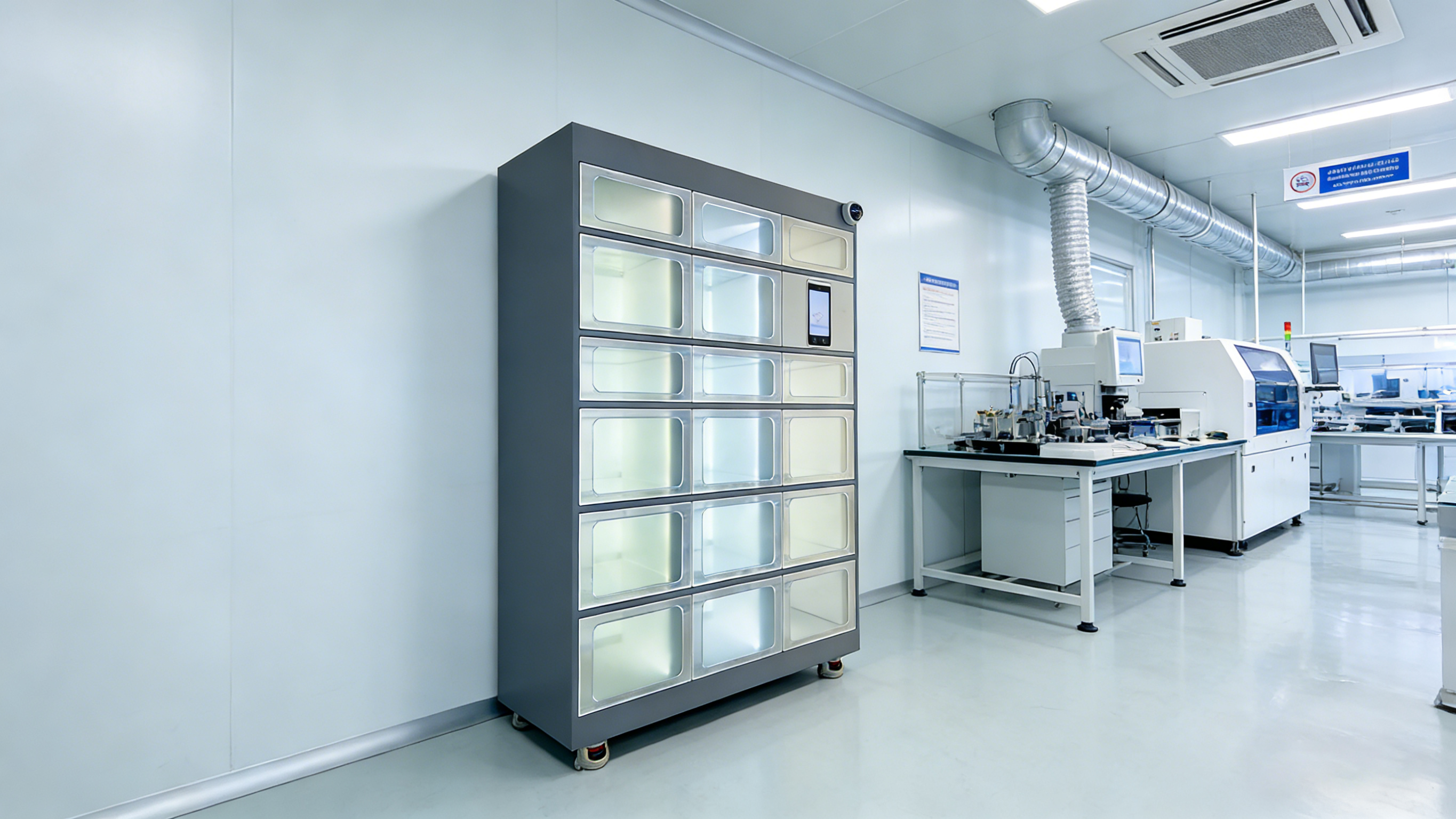

智能物料柜并非简单的“带锁的柜子”，而是集成了感知层、网络层、平台层、应用层的复杂系统。其技术架构可分为“硬件终端+软件平台”两大模块，具体如下：

（一）硬件终端：多模态感知的“物联神经末梢”

智能物料柜的硬件设计需兼顾“存储安全”与“交互便捷”，核心组件包括：

1. 身份识别模块：支持“生物识别+工卡+密码”三重验证，可选配RFID/NFC标签读取（针对小批量耗材）或二维码扫描（针对大尺寸包装）。部分高端机型还集成掌静脉识别，避免指纹磨损或卡片丢失带来的安全隐患。

2. 环境感知单元：内置高精度传感器阵列，可实时监测温度（-40℃~85℃，精度±0.1℃）、湿度（0~100%RH，精度±1%）、压力（86kPa~106kPa，精度±0.5kPa）、颗粒物浓度（≥0.3μm粒子数≤10颗/立方英尺，符合ISO Class 1标准）。传感器数据通过LoRa/Wi-Fi 6上传至云端，采样频率可调（常规1次/分钟，异常时1次/秒）。

3. 智能存取机构：采用模块化抽屉/货道设计，支持“先入先出（FIFO）”自动分拣。对于易碎品（如掩膜版），配备气浮导轨+真空吸附装置，减少物理碰撞；对于有毒有害耗材（如氟化氢蚀刻液），设置双层密封舱+气体泄漏检测，确保操作人员安全。

4. 边缘计算节点：柜内集成轻量化AI芯片（如NVIDIA Jetson Nano），可在本地完成“异常行为检测”（如非授权时段开启、短时间内高频取用）、“效期预警”（结合入库时间计算剩余寿命）等实时推理，降低云端负载。

（二）软件平台：数据驱动的“管理大脑”

软件平台是智能物料柜的核心，其功能覆盖“计划-执行-监控-优化”全流程，主要包括：

1. 基础信息管理：建立“一物一码”电子档案，关联耗材名称、型号、供应商、MSDS（材料安全数据表）、适用工艺等信息。例如，当工艺部需要更换某款研磨垫时，系统可自动推荐兼容的设备参数（转速、压力范围）及历史使用评价。

2. 库存动态监控：通过“重力传感器+视觉识别”双重校验，实现“取一件、核一件、记一件”的精准计数。支持按“车间-产线-设备”三级维度统计消耗速率，生成“7天/30天/90天”滚动预测报表，提前3-5天触发采购预警。

3. 环境智能调控：与工厂MES（制造执行系统）、PLC（可编程逻辑控制器）联动，当检测到温湿度偏离阈值时，自动启动空调/除湿机，并向运维人员发送“分级报警”（黄色预警→红色紧急）。某台积电合作厂商的实践显示，该功能使耗材存储合格率从92%提升至99.8%。

4. 合规审计追溯：所有操作记录（时间、人员、数量、环境参数）自动生成不可篡改的区块链存证，满足ISO 9001、IATF 16949等质量管理体系要求。遇到客诉时，可通过“反向溯源”快速定位问题环节（如是否因存储不当导致耗材性能衰减）。

5. AI优化引擎：基于历史数据训练机器学习模型，识别“异常消耗”模式。例如，若某台设备的清洗液周消耗量突然增加20%，系统会推送“检查喷嘴堵塞”的建议；若某类耗材的效期利用率长期低于80%，则提示调整采购批量。

三、典型应用场景：从“被动应对”到“主动赋能”的价值落地

智能物料柜的价值不仅在于解决现有问题，更在于通过数据流动创造新的业务价值。以下是其在半导体生产中的三大核心应用场景：

场景1：晶圆制造环节——“零断供”保障连续生产

在光刻、蚀刻、薄膜沉积等关键工序中，高值耗材的供应稳定性直接影响产能。以某12英寸晶圆厂为例，其EUV光刻机的光刻胶日消耗量为20L（单价约1.2万元/升），若因库存不足导致停机，每小时损失超50万元。

智能物料柜在此场景中的应用逻辑为：

• 前置预警：根据当前库存、日均消耗速率、运输周期（进口耗材约45天），计算“安全库存线”。当剩余量低于3天用量时，自动向供应商发送加急订单，并同步通知关务部门优先清关。
• 动态调拨：若某条产线临时增产，系统可根据各车间的实时库存，协调跨区域调拨，避免“有的车间冗余、有的车间缺货”的资源错配。
• 效期守护：光刻胶开封后需在12小时内使用，系统会在首次取用后启动“倒计时提醒”，超时未使用的批次自动锁定，防止误用于生产。

场景2：封装测试环节——“微污染”防控提升良率

封装环节的高值耗材（如载板、键合丝）对表面洁净度要求极高，一粒0.5μm的颗粒就可能导致焊盘短路。某长电科技的案例显示，因载板存储不当产生的微裂纹，曾导致QFN封装良率下降8%。

智能物料柜的解决方案包括：

• 洁净存储：柜体内壁采用电解抛光不锈钢（粗糙度Ra≤0.2μm），配合HEPA高效过滤器，将内部洁净等级维持在ISO Class 3水平。取用时，通过风幕机阻挡外部气流带入颗粒。
• 应力管理：对于易受机械应力影响的耗材（如陶瓷载板），柜内设置弹性缓冲垫，并通过加速度传感器监测搬运过程中的冲击峰值（超过5g时标记为“可疑批次”）。
• 环境关联：将耗材存储时的温湿度数据与后续封装良率进行相关性分析，发现当存储湿度＞2%RH时，银浆黏附力下降15%，从而指导优化仓库环境设定。

场景3：研发试产环节——“敏捷响应”加速创新迭代

在新工艺开发阶段，研发人员需要频繁领用不同型号的耗材进行实验，传统模式下“找料-领料-等待”的时间占整个实验周期的30%以上。

智能物料柜的“研发友好”功能包括：

• 快速寻址：通过AR导航（手机扫描柜体二维码，屏幕显示目标耗材位置），将找料时间从15分钟缩短至2分钟。
• 灵活授权：支持“项目组+角色”动态权限配置，例如允许资深工程师一次领取5种不同类型的耗材，而实习生仅限领取指定品类。
• 实验数据回溯：每次取用的耗材信息（批次、存储条件）自动关联至实验报告，帮助研发人员快速定位“变量因素”，缩短工艺优化周期。某长江存储的研发团队反馈，使用智能物料柜后，新工艺验证周期从45天缩短至28天。

四、实施路径与关键成功要素：从“试点”到“规模化”的落地指南

尽管智能物料柜的价值显著，但其部署需遵循“需求导向、分阶段推进”的原则，具体实施步骤如下：

阶段1：需求诊断与方案定制（1-2个月）

• 现状调研：梳理企业当前的耗材种类（ABC分类，A类为单价最高、影响最大的前20%品种）、管理流程（绘制现有业务流程图，标注瓶颈点）、IT系统（评估与ERP、MES的接口兼容性）。
• 目标设定：明确核心KPI，如“库存周转天数下降30%”“人为错误率降至0.1%以下”“应急响应时间缩短至10分钟内”。
• 供应商选型：优先选择具备半导体行业案例的厂商（如霍尼韦尔、斑马技术），重点关注其能否提供“硬件+软件+服务”的整体解决方案，而非单一设备。

阶段2：试点运行与局部优化（3-6个月）

• 场景选择：选取1-2个痛点最突出的环节（如光刻胶管理、载板存储）作为试点，安装1-2台智能物料柜，同步培训操作人员和IT维护团队。
• 数据采集：重点收集“环境达标率”“库存准确率”“操作耗时”等指标，对比试点前后的变化。例如，某中芯国际的试点显示，光刻胶领用时间从45分钟降至8分钟，库存准确率从85%提升至99.2%。
• 快速迭代：根据试点反馈调整功能，如增加“语音搜索”功能（方便双手戴手套的操作员）、优化“效期提醒”规则（区分开封前后的不同时效）。

阶段3：全面推广与生态整合（6-12个月）

• 跨车间覆盖：将成功经验复制到其他生产车间，逐步替换传统仓库，实现“一车间一柜”甚至“一工序一柜”的精细化布局。
• 系统集成：打通智能物料柜与企业其他系统的壁垒，例如与ERP对接实现“自动下单-入库验收-付款结算”闭环，与MES联动推送“设备待机-耗材准备”协同指令。
• 组织变革：设立专门的“智能仓储运营小组”，负责制定新的管理制度（如《高值耗材智能管理办法》），培养既懂工艺又懂数字化的复合型人才。

关键成功要素：

• 高层支持：智能物料柜涉及流程再造，需要管理层推动跨部门协作（生产、采购、IT）；
• 数据质量：确保基础数据（耗材编码、BOM清单）的准确性，否则算法模型无法发挥作用；
• 持续运维：定期校准传感器（建议每季度一次），更新软件版本（每年至少一次重大升级），避免“重建设、轻运营”的误区。

五、未来趋势：从“智能”到“智慧”的进化方向

随着半导体行业向3nm以下先进制程迈进，高值耗材管理将面临更高要求。智能物料柜的未来发展趋势可概括为以下三点：

1. 柔性化设计：适配“小批量、多品种”生产需求

未来智能物料柜将采用“模块化+可扩展”结构，支持快速更换内部组件（如调整货道尺寸以容纳新型耗材），甚至通过“共享柜”模式在不同厂区之间调配，提高资产利用率。

2. 数字孪生融合：构建“虚拟-物理”双空间映射

通过数字孪生技术，在虚拟空间中模拟耗材的“存储-运输-使用”全流程，预测可能出现的问题（如低温环境下的光刻胶流动性变化），并在物理世界中提前干预。例如，ASML已在其光刻机配套系统中尝试这一模式，预计将良率波动幅度从±3%缩小至±1%。

3. 供应链协同：打造“端到端”的透明化生态

智能物料柜将成为供应链的一个节点，向上连接供应商的生产排期，向下对接客户的订单需求。例如，当客户追加一笔大额订单时，系统可自动计算所需耗材总量，并向上游供应商发送“JIT（准时制）”供货请求，实现“需求-生产-供应”的实时同步。

结语：智能物料柜——半导体制造的“隐形加速器”

在半导体产业的激烈竞争中，“细节决定成败”不再是一句口号，而是具体的行动准则。智能物料柜通过对高值耗材的“精准管、智能控、前瞻析”，不仅帮助企业降低成本、提升良率，更重要的是构建了一种“数据驱动”的新型管理模式。未来，随着更多先进技术的融入，智能物料柜将从“工具”升级为“伙伴”，成为推动半导体制造向“更精密、更高效、更可持续”发展的重要支撑。
